  激光束電阻異常偵測

  描述：

  激光束電阻異常偵測(Optical Beam Induced Resistance Change，以下簡稱OBIRCH)，以鐳射光在芯片表面(正面或背面) 進行掃描，在芯片功能測試期間，OBIRCH 利用鐳射掃描芯片內部連接位置，并產生溫度梯度，藉此產生阻值變化，并經由阻值變化的比對，定位出芯片Hot Spot(亮點、熱點)缺陷位置。

  OBIRCH常用于芯片內部電阻異常(高阻抗/低阻抗)、及電路漏電路徑分析?？煽焖賹?duì)電路中缺陷定位，如金屬線中的空洞、通孔下的空洞，通孔底部高電阻區等，也能有效的檢測短路或漏電。




  測試范圍：

  金屬線/Poly/Well短路 (Metal Short/Metal bridge)；

  閘極氧化層漏電(Gate Oxide Pin Hole)；

  金屬導通孔/接觸孔阻值異常；

  任何有材質或厚度不一樣的Short/Bridge/Leakage/High Resistance 等芯片失效情況。

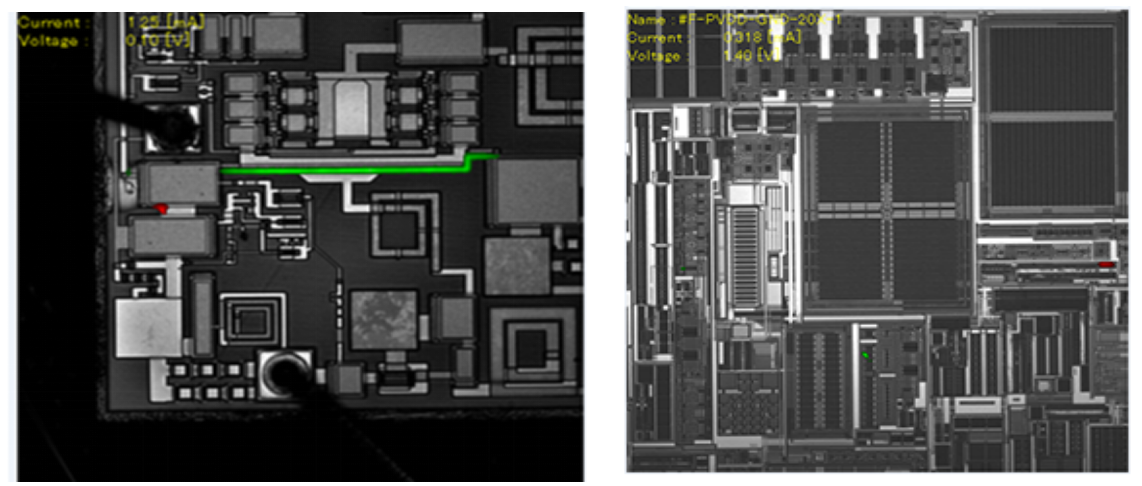

  檢測圖片：

  經由OBIRCH掃描芯片正面、背面，找到異常亮點、熱點(Hot Spot)。

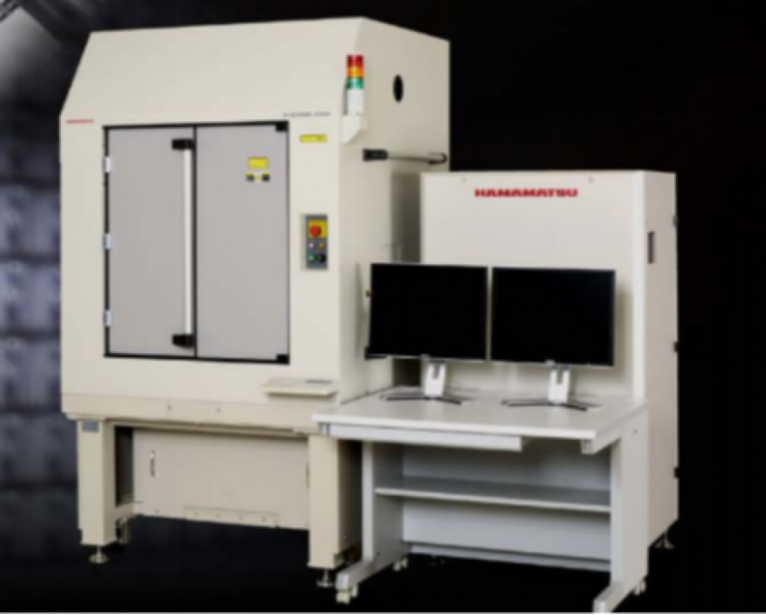

  檢測設備：






  檢測優勢：

  1、OBIRCH快速可以偵測掃描芯片背面，找到異常亮點、熱點(Hot Spot)；

  2、效率高、可進行Backside Probe免去COB樣品備制的時間。
