失效分析
離子束剖面研磨(CP)
描述： 離子束剖面研磨、離子束截面研磨(Cross Section Polisher, 簡稱CP)，是利用離子束切割方式，去切削出樣品的剖面，不同于一般樣品剖面研磨，離子束切削的方式可避免因研磨過程所產生的應力影響。
任何材料都可以以離子束剖面研磨(CP)進行約1mm大范圍剖面的制備，由于不受應力影響，因此更適用于樣品表面之材料特性的分析(例如EDS、AES、EBSD等表面分析)，有效樣品處理范圍約可達500μm。
應用范圍：
軟性材料，例如銅、鋁、金、錫、高分子材料(須特別注意熔融溫度)；
硬性材料，例如陶瓷、玻璃等；
復合材料，由金屬材料、陶瓷材料或高分子材料等兩種或以上復合的多相材料。
檢測圖片：

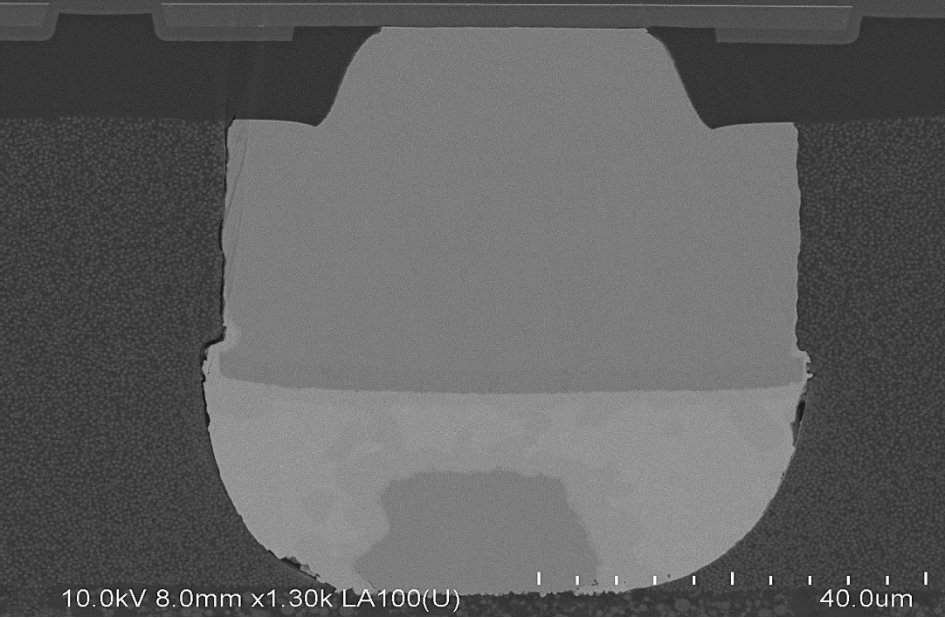

bump：

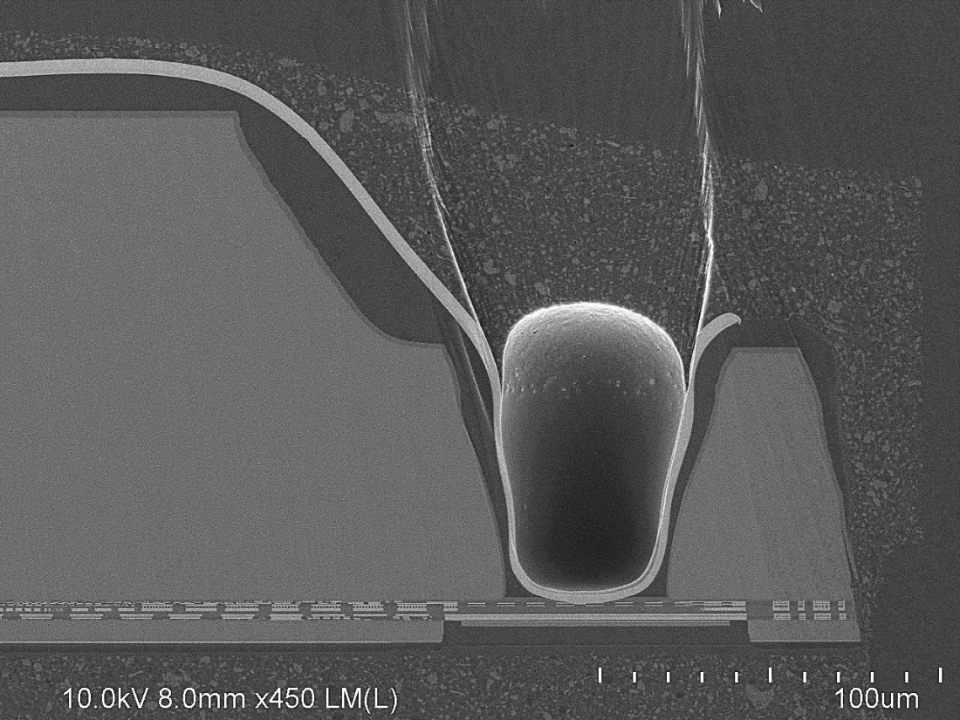

TSV孔：

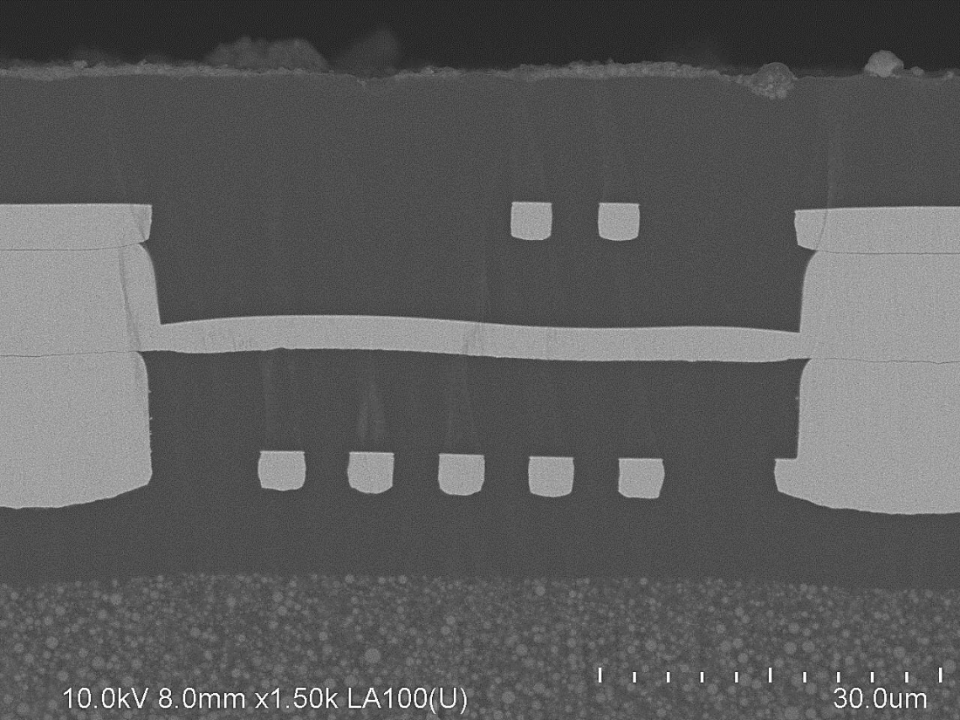

RDL銅層：

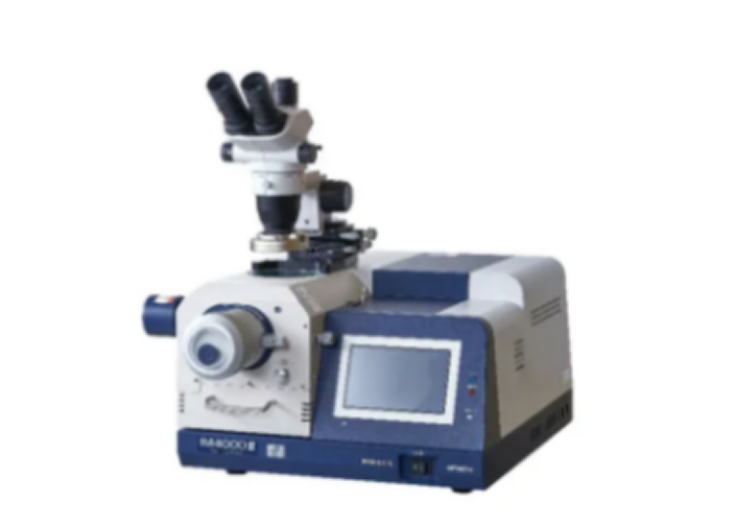

檢測設備：
檢測優勢：
1. 兼容平面和截面兩種加工方式；
2. 加工效率高，最大加工速率>500μm/h；
3. 可加工樣品尺寸大：平面加工最大Ф50mm×H25mm，截面加工最大20(W)×12(D)×7(H)mm；
4. 支持多種擴展附件，例如真空轉移盒、冷凍樣品臺；
5. 操作便捷，采用觸摸屏控制，高精度光鏡頂位。
