失效分析
芯片去層 (Delayer)
描述：
交互使用各種不同處理方式(離子蝕刻/化學藥液蝕刻/機械研磨)，使芯片本身多層結構((Passivation、Metal、RDL、PI)可一層一層去除，也就是芯片去層(Delayer)。透過芯片研磨(Polishing)與去層(Delayer)可逐層檢視是否有缺陷，并可提供后續分析試驗，清楚解析出每一層電路布線結構。
分析范圍：
去層主要應用在失效分析領域中，涉及多層結構((Passivation、Metal、RDL、PI)層。
失效分析案例中去層圖片：

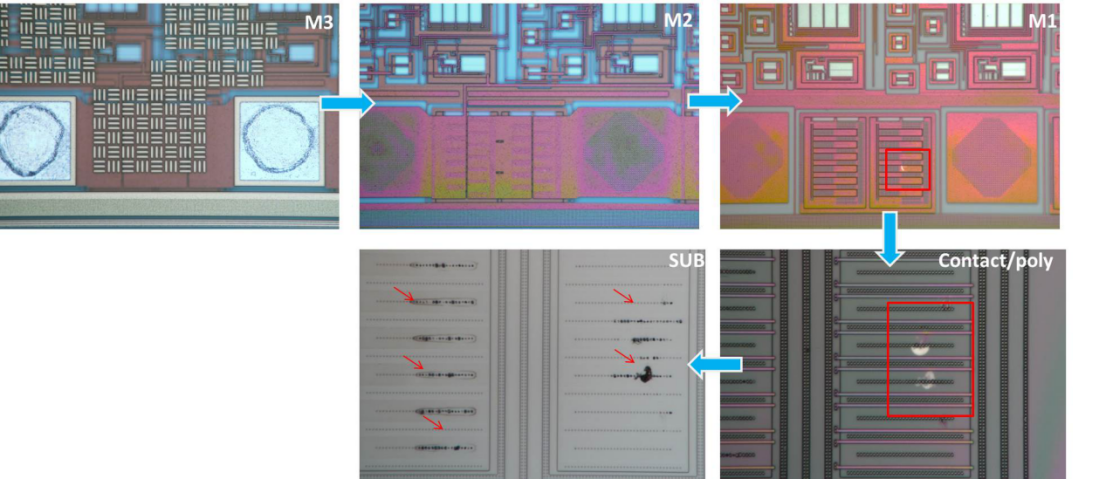

去層流程：芯片去層（delayer）→OM檢視→金屬層→Contact層→SUB層

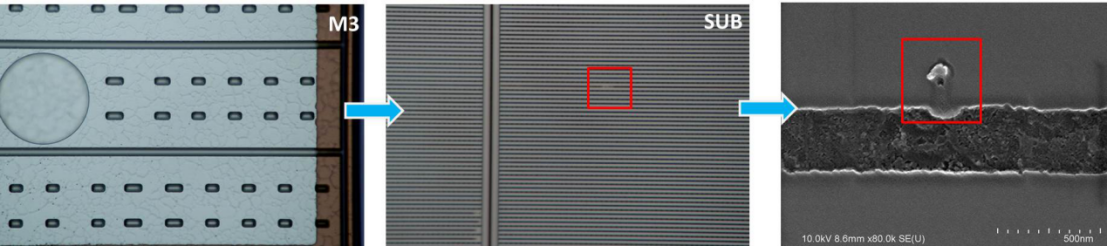

芯片去層（delayer）至SUB→OM檢視拍攝→SEM電子及二次電子掃描
創芯在線實驗室檢測優勢：
1、交期快、成功率高，去層方法多樣，領先市場；
2、為終端客戶在失效分析案件中更直觀準確的定位失效機理。
