  超聲波掃描 (SAT檢測)

  描述： 超聲波顯微鏡，英文名Scanning Acoustic Tomography，簡稱SAT。超聲波顯微鏡分析是無損的檢測方式，其通過圖像及聲波對比度判別樣品內部分層、確定缺陷形狀和尺寸、確定缺陷方位等。同時可以檢測集成電路表面絲印打字重影、表面打磨、重新噴涂的真?zhèn)螜z測。




  我們的優勢：

  創芯檢測中心已配置低頻15MHz、30MHz、50MHz、75MHz、到高頻100MHz、230MHz等全系探頭，可滿足集成電路SOP、DIP、PLCC、TO、QFP、BGA 、 SOT、QFN、TQFP、DFN、Flip Chip、WLCSP、FCBGA等不同封裝的集成電路及PCB板、IGBT、電容的檢測需求。




  超聲波掃描設備圖片：






  案例分享：

  1.SOP封裝異常案例






  內引腳、基板表面與塑封界面間發現分層異常（反射模式視圖）

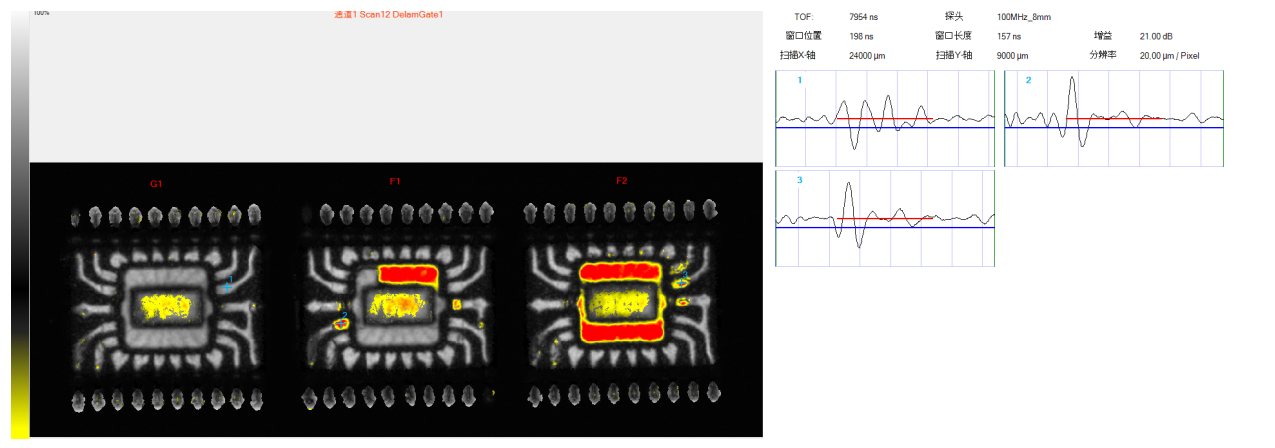

  內引腳、基板表面與塑封界面間發現分層異常（反射模式波形視圖）







  2.TO封裝異常案例

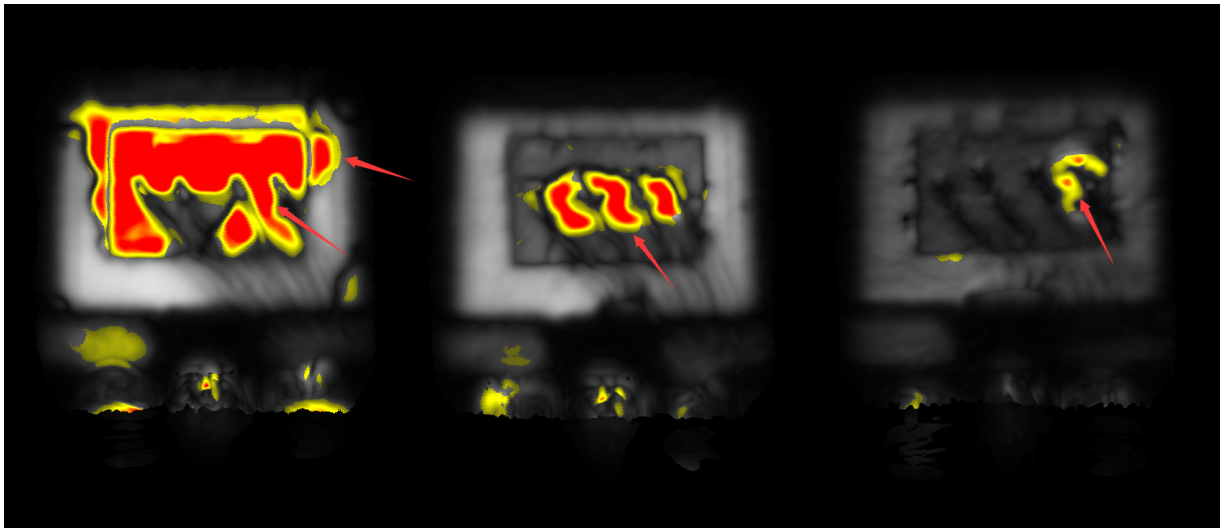

  晶圓、基板表面與塑封界面間發現分層異常（反射模式視圖）

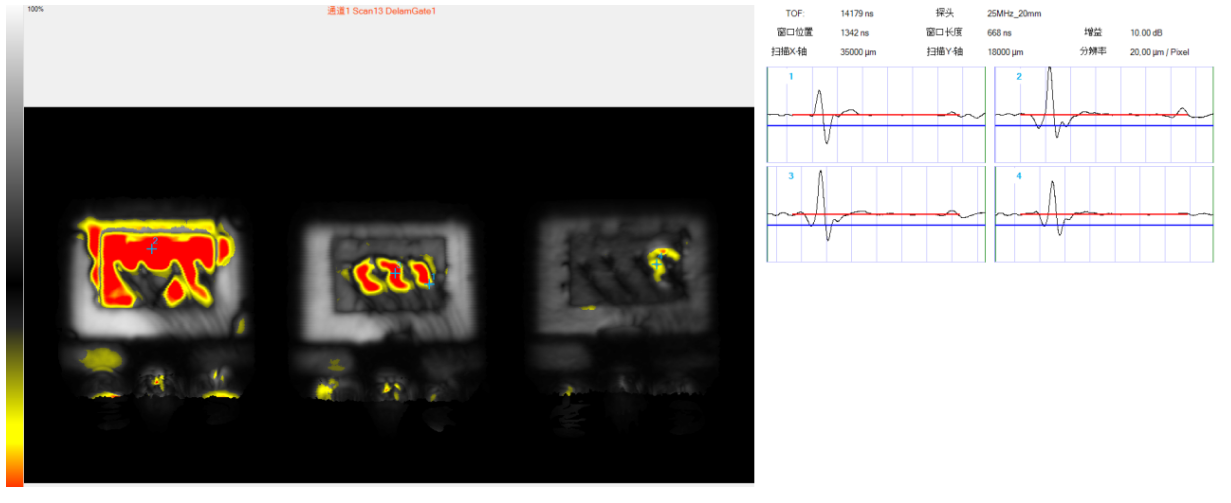

  晶圓、基板表面與塑封界面間發現分層異常（反射模式波形視圖）







  3.QFP封裝異常案例

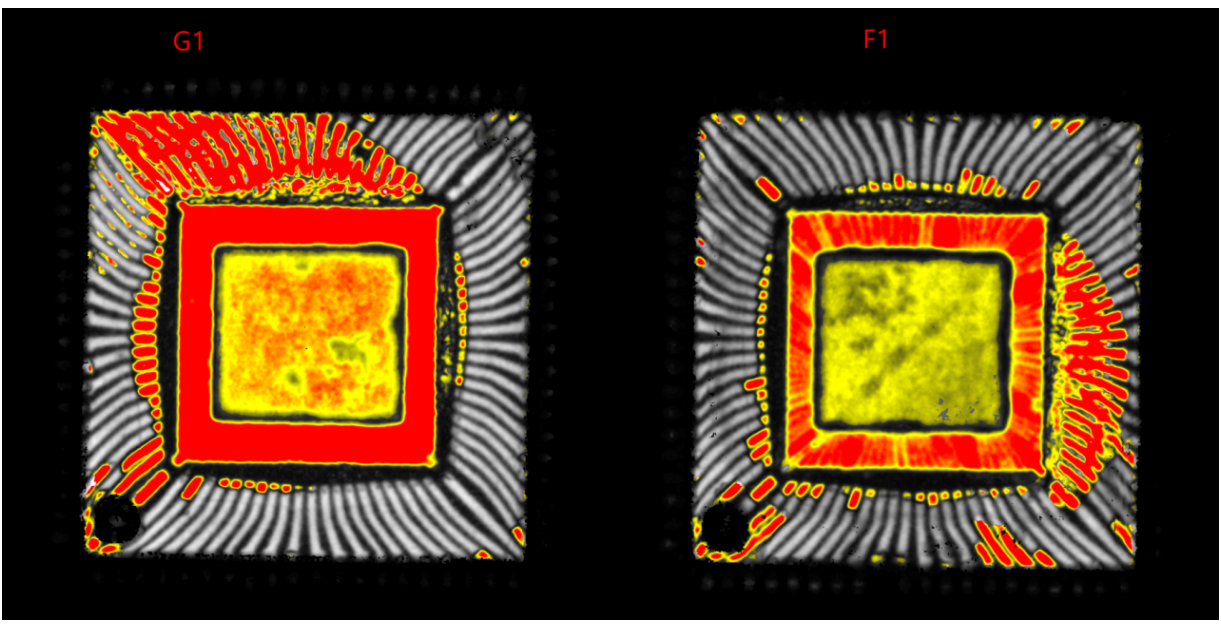

  內引腳、基板表面與塑封界面間發現分層異常（反射模式視圖）

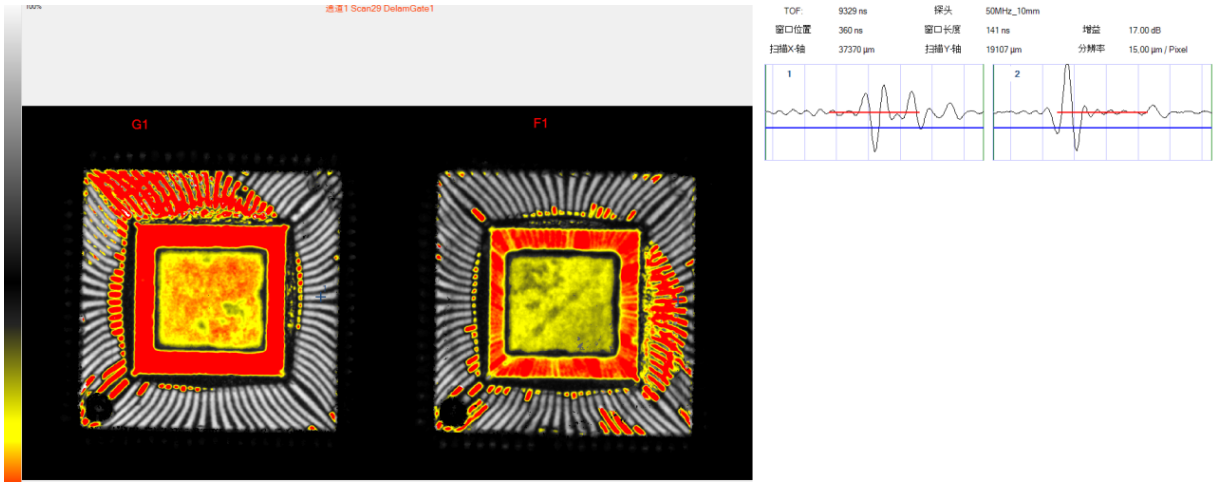

  內引腳、基板表面與塑封界面間發現分層異常（反射模式波形視圖）







  4.真?zhèn)螜z測異常案例






  樣品表面絲印打字重影，邊緣打磨痕跡異常（反射模式視圖）

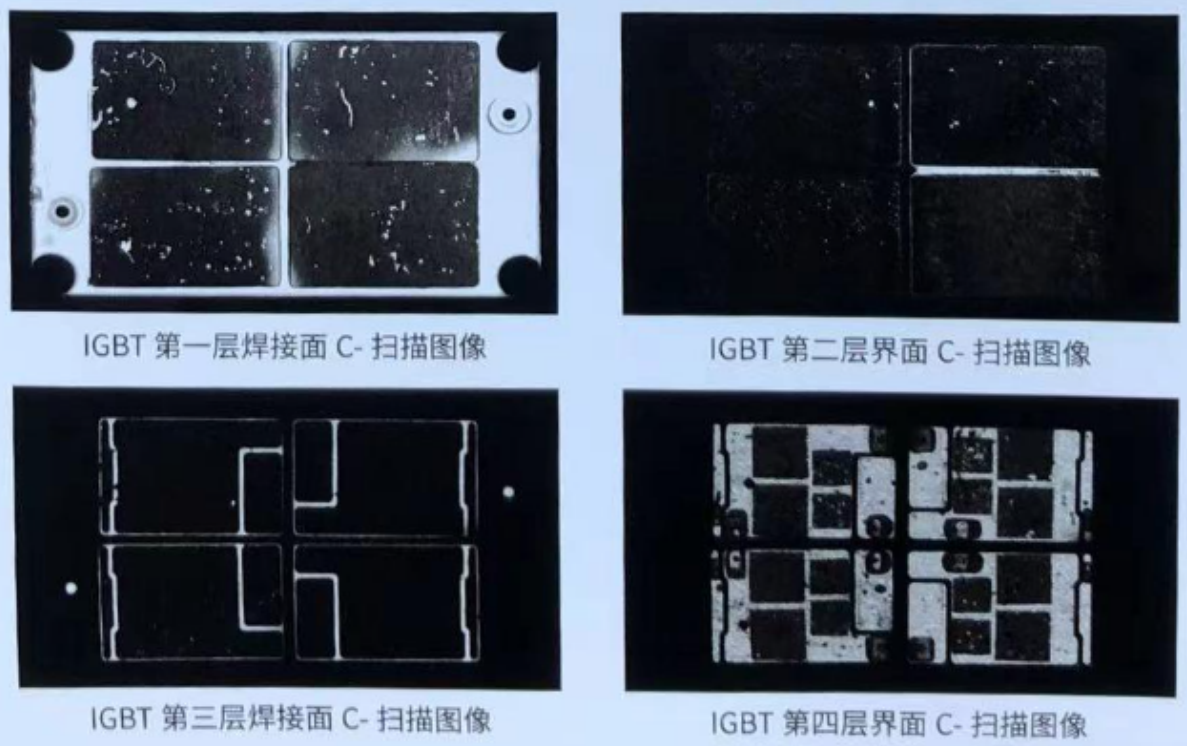

  5.IGBT檢測案例






  第一層:散熱銅基板與DBC陶瓷基板底部覆銅層之間的焊接面;

  第二層: DBC陶瓷基板底部覆銅層與陶瓷之間的界面;

  第三層:DBC陶瓷基板陶瓷與上部覆銅層之間的界面;

  第四層: DBC陶瓷基板陶瓷上部覆銅層與芯片之間的焊接面;
